Ostrovný solárny systém na chatu 45Wp

Solárny systém na chatu 45Wp

Ostrovný solárny systém na chatu, ktorý obsahuje všetko potrebné pre nabíjanie 12V batérie. V sade sa nachádza 45Wp fotovoltaický panel s 10A PWM regulátorom nabíjania, kompletná kabeláž s istením batérie a príslušenstvo potrebné k montáži.

Tento solárny systém dokáže vyrobiť dostatok energie na osvetlenie chaty pomocou LED svetiel a napájanie malých spotrebičov ako nabíjačky atď.

Systém je možné kedykoľvek rozšíriť o ďalšie solárne panely, napríklad pridať ďalšie 3 panely a dosiahnuť tak celkový výkon 180Wp.
S dvomi panelmi v sérii dokáže systém nabíjať aj 24V batériu.

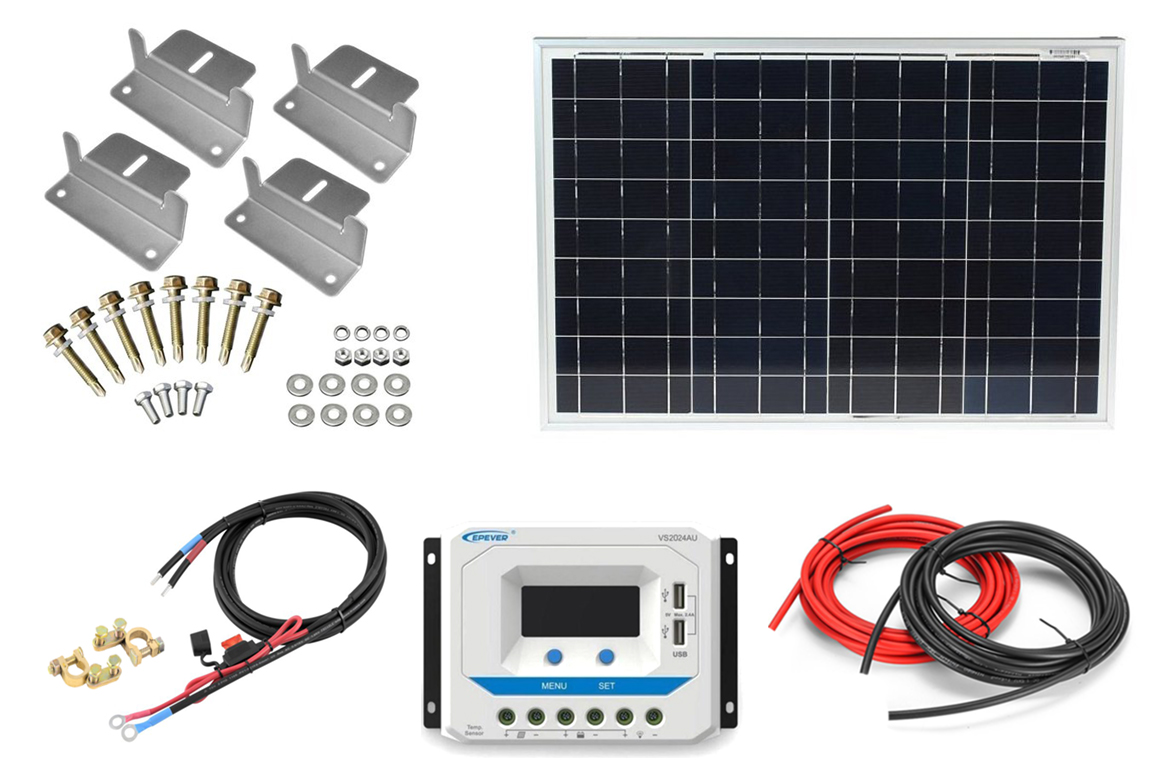

Sada obsahuje:

1ks Polykryštalický solárny panel 45Wp / 12V

1ks Montážna sada pre solárny panel

1ks Solárny regulátor nabíjania PWM 10A

1ks Profesionálna kabeláž pre solárny regulátor s 10A poistkou

1ks Mosadzné batériové svorky (plus a mínus)

10m Čierny solárny kábel s prierezom 4mm²

^{1ks Podrobnú schému zapojenia}

Solárna sada neobsahuje solárnu batériu a  menič napätia z 12V na 230V, ten si môžete vybrať tu, alebo nás kontaktujte a s výberom Vám radi poradíme.

---

Graf mesačnej výroby elektrickej energie pre tento solárny systém

Vo výpočte sú započítané reálne straty na kábloch a efektivita solárneho regulátora. Simulovaný solárny systém je umiestnený v Trenčíne smerom na juh so sklonom strechy 35°. Pre iné oblasti na Slovensku sa môže výpočet líšiť o niekoľko percent. Pre viac informácii nás prosím kontaktujte.

45Wp solárny systém s PWM regulátorom priemerne ročne vyprodukuje 33,7kWh elektrickej energie.

---

Polykryštalický solárny panel s výkonom 45Wp.

Polykryštalický solárny panel Victron Energy BlueSolar 45Wp-12V série 4a so špičkovým výkonom 45Wp, pre systémy s pracovným napätím 12V. Panel sa skladá z 36 článkov.

Vlastnosti:

– nízky súčiniteľ závislosti napätia od teploty zvyšuje účinnosť prevádzky pri vysokých teplotách
– mimoriadny výkon pri slabej intenzite osvetlenia a vysoká citlivosť na svetlo v celom slnečnom spektre
– 25-ročná obmedzená záruka na výstupný výkon a prevádzkové parametre (10 rokov 90% + 25 rokov 80% výstupného výkonu)
– uzavretá vodotesná prepojovacia skrinka (junction-box) poskytuje vysokú úroveň bezpečnosti
– výkonné preklenovacie (by-pass) diódy obmedzujú pokles výkonu pri zatienení
– robustný rám z anodizovaného hliníka uľahčuje strešnú montáž panelov do najrôznejších montážnych systémov
– vysoko priezračné temperované sklo najvyššej kvality vykazuje zvýšenú odolnosť proti nárazom a krúpom
– pokročilý systém zapuzdrenia z materiálu EVA (etylénvinylacetát) s trojvrstvovou ochrannou fóliou

Technické parametre:

Výkon (Wp)	45
Hmotnosť (kg)	3,1
Napätie v bode max. výkonu (V)	19,1
Prúd v bode max. výkonu (A)	2,36
Napätie na prázdno (V)	22,9
Skratový prúd (A)	2,55
Účinnosť solárneho panelu (%)	15,85
Výška (mm)	668
Šírka (mm)	425
Hrúbka (mm)	25

---

Montážna sada pre solárny panel

Montážna sada štyroch hliníkových držiakov pre uchytenie solárneho panelu k pevnému povrchu.
Vďaka tomuto systému je inštalácia malých solárnych systémov jednoduchá, cenovo dostupná a rýchla. Sada obsahuje 4 hliníkové držiaky + spojovací materiál.

Solárne panely s hliníkovým rámom majú na zadnej strane panelu štyri otvory, ku ktorým sa držiaky pripevní pomocou priložených skrutiek.

---

Solárny regulátor nabíjania PWM 10A

Kvalitný PWM regulátor, ktorý pracuje so systémami na 12 V alebo 24 V a prúdmi do 10 A. Maximálne vstupné napätie je 50 V. Vhodný pre panely s výkonom do 175 / 350Wp.

Svojou konštrukciou je určený pre malé ostrovné solárne systémy so solárnymi panelmi 12V (36 článkov) pre dobíjanie 12V batérie. Alebo môže byť použitý v kombinácií so solárnymi panelmi 24V (72 článkov – možno zapojiť dva 36 článkové panely do série) pre dobíjanie 24V batérie. Maximálny nabíjací prúd je do 10A. Výhodou je veľmi jednoduchá a nenáročná inštalácia a spoľahlivá prevádzka.

Vstavaný LCD displej vám poskytne informácie o napätí a prúde solárneho panelu, napätí batérie a jej nabíjacom prúde. A tiež poskytne informácie o aktuálnom odoberanom prúde pre DC spotrebiče. Tiež ponúka štatistické informácie o celkovom množstve vyrobenej a spotrebovanej energie.Pomocou tlačidiel pod displejom môžete nastaviť jeden z troch typov olovených batérií: bezúdržbová, gélová alebo kvapalinová batéria.

Tento model ponúka dva USB výstupy pre nabíjanie napr. mobilného telefónu, či iných prenosných elektronických zariadení. Maximálny prúd USB výstupov je 2,4A.

Vlastnosti:

• Automatická detekcia 12V alebo 24V
• Ochrana proti prepätiu.
• Ochrana proti skratu.
• Ochrana proti prepólovaniu solárnych panelov a batérie.
• Pri nízkom napätí odpojí výstup záťaže.
• Voliteľný externý teplotný senzor
• Maximálny nabíjací a vybíjací prúd je 10A
• 2 USB výstupy (2,4A)
• Rozmery: 142x85x41,5mm
• Váha: 220g.
• Prevádzková teplota: -25 ° C to + 55 ° C
• Maximálny prierez prípojných káblov: 4mm2
• Určený pre vnútorné inštalácie, montáž na stenu.
• Pre dobíjanie olovených akumulátorov
• Krytie: IP30

---

 Profesionálna kabeláž pre solárny regulátor s 10A poistkou
